電化學參數多通道數據采集系統
（用于管道腐蝕）
電化學原位自動測量系統
（MDA-3多通道數據采集系統）下載說明書
一、概 述
電化學原位自動測量系統（MDA-3多通道數據采集系統）在PC機應用程序的控制下自動測量原位電化學參數。它具有測量結果溫度自動校正、RS232標準通信、Windos平臺操作等特點。測量項目有Eh、腐蝕電位、電位梯度、含水率(量程自動切換)、鹽份(量程自動切換)、電阻率(量程自動切換)、溫度、pH。
儀器是由PC機(包括筆記本電腦)、系統主機（MDA-3多通道數據采集系統）和應用軟件等組成。系統簡單扼要，使用十分方便。
儀器主機是由高阻抗（>1012歐）輸入放大器、多信道模擬開關、雙積分A/D轉換器、I/O接口、控制電路、測量電路、量程自動轉換電路。在PC機應用軟件的控制下，儀器完成數據采集、通道選擇、量程自動轉換和與PC機通信等功能。
二、主要技術性能
1 模擬信號電壓測量范圍和最小讀數：
測量范圍：-1999.9mV至+1999.9mV，最小讀數為0.1mV，自動判別極性。
2 精度：讀數的0.025%±2個字。
3 輸入阻抗：>1012歐。
4 數據采樣速度：3～10次/秒。
5標準曲線和測定結果可以存盤和打印，并能調用和修改。提供了存盤文件名默認的格式。
三、儀器面板和后面板上各功能件的名稱與作用

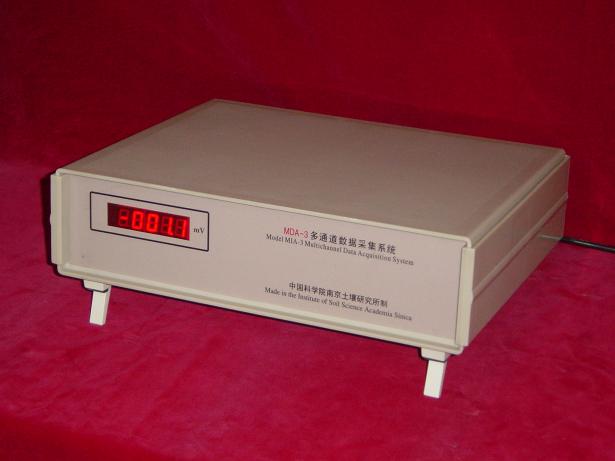

（一）系統主機如右1圖所示。系統主機面板上數碼管顯示采集信號通道的電位值。

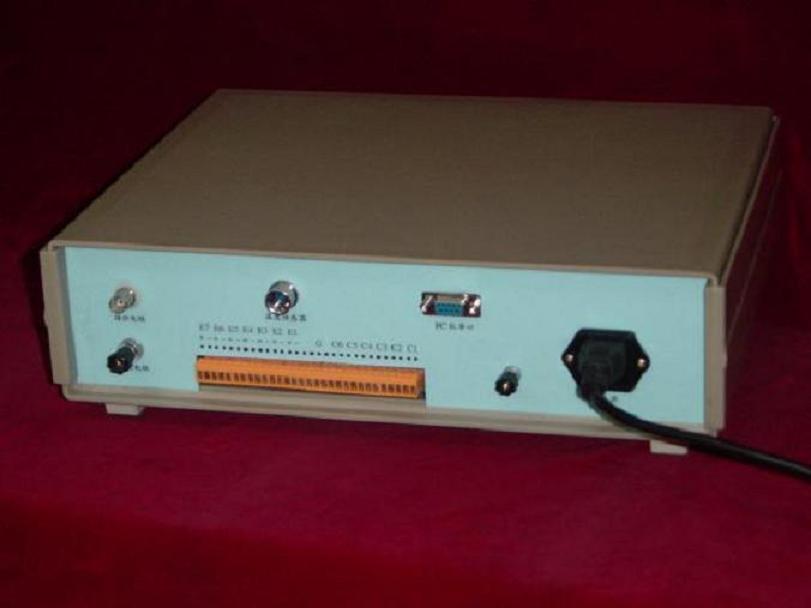

（二）系統主機后面板的功能件如右圖2所示。其中"EX"表示電位類信號，X表示1~7，"CX"表示電導類信號，X表示1~6。具體信號連接關系如表1所示。
表1 信號分類 通道 輸入信號
| 電位類 | 輸入信號 | 電導類 | 輸入信號 | pH | pH信號 |
| E1 | Eh1 | C1 | 含水率1 | 溫度 | 溫度信號 |
| E2 | Eh2 | C2 | 含水率2 | ||
| E3 | Eh3 | C3 | 含水率2 | ||
| E4 | 電位梯度1 | C4 | 電阻率2 | ||
| E5 | 電位梯度2 | C5 | 含鹽量1 | ||
| E6 | 腐蝕電位1 | C6 | 含鹽量2 | ||
| E7 | 腐蝕電位2 |
四、安 裝
（一）硬件的安裝
PC機與系統主機之間連接很簡單，只要用一根RS232專用線進行連接就可以了。在連線時必須在PC機和工作站關機的情況下進行。
（二）軟件的安裝
提供系統應用軟件光盤一片。將光盤放入光驅中，運行"電化學原位自動測量系統"文件夾中的"setup.exe"。

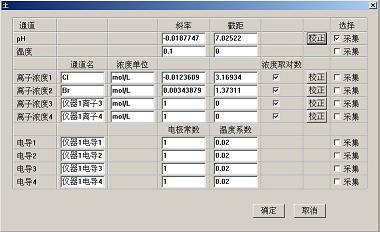

五、應用軟件操作（詳見系統說明書）.
 |
 |
電化學原位自動測量系統 （ MDA-3 多通道數據采集系統 ） 在 PC 機應用程序的控制下自動測量原位電化學參數。它具有測量結果溫度自動校正、 RS232 標準通信、 Windos 平臺操作等特點。測量項目有 Eh(3個通道) 、腐蝕電位(2個通道) 、電位梯度(2個通道) 、含水率(2個通道) 、鹽份(2個通道) 、電阻率(2個通道) 、溫度(1個通道) 、 pH(1個通道) 主要技術性能
|
化學原位自動測量系統 |
化學原位自動測量系統后面極 |
受中科院南京土壤研究所腐蝕課題委托開發(6臺) |
 |
 |
 |

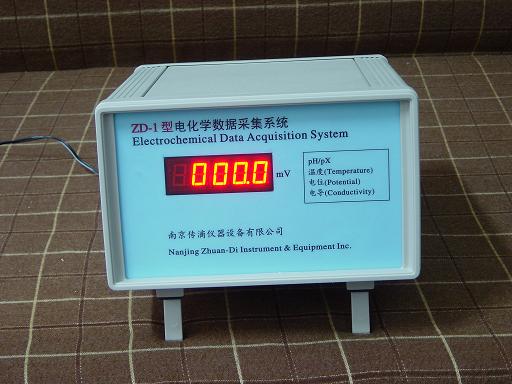

ZD-1型化學數據采集系統 |

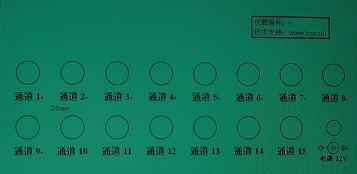

ZD-1型化學數據采集系統后面極 |
受東南大學的委托開發 |
 |
 |
可以采集 15 個 ORP 探頭通道信號的的數采系統. 采集系統可存儲 30000 組數據，每組數據為測量項目結果，包括數據采集點的編號，溫度、 ORP 、數據采集時間； 數據存儲空間接近系統存儲容量的 90% 時，液晶顯示屏出現警告信息； ORP 測量范圍： - 1000mV~1000mV ，最小讀數為 0.1mV ，存儲數據精度為 1mV ；溫度測量范圍： - 10 ° C~ 50 ° C ，最小讀數為 0.1 ° C ，存儲數據精度為 1 ° C ； 循環測量，相鄰兩個循環測量的間隔時間為 40~360 分鐘； 測量結果數據通過 USB 數據線輸出，數據可以按表格格式導出到 PC 機，與 Excel 、 Access 兼容。 能設置測量參數，調閱測量結果數據，顯示測量通道按時間變化的曲線； 外形尺寸： 200 × 138 × 205mm ；重量： 2kg ； |

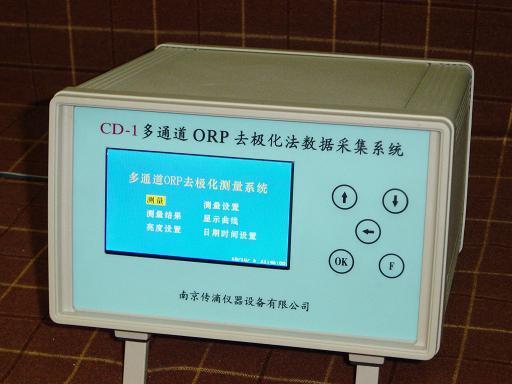

CD-1型多通道ORP去極化法數據采集系統 |
CD-1型多通道ORP數據采集系統后面極 |
受上海同濟大學環境工程學院的委托開發 |
|
|
可以采集5 個 ORP 探頭通道信號的的數采系統. 采集系統可存儲 30000 組數據，每組數據為測量項目結果，包括數據采集點的編號，溫度、 ORP 、數據采集時間； 數據存儲空間接近系統存儲容量的 90% 時，液晶顯示屏出現警告信息； ORP 測量范圍： - 1000mV~1000mV ，最小讀數為 0.1mV ，存儲數據精度為 1mV ；溫度測量范圍： - 10 ° C~ 50 ° C ，最小讀數為 0.1 ° C ，存儲數據精度為 1 ° C ； 循環測量，相鄰兩個循環測量的間隔時間為 40~360 分鐘； 測量結果數據通過 USB 數據線輸出，數據可以按表格格式導出到 PC 機，與 Excel 、 Access 兼容。 能設置測量參數，調閱測量結果數據，顯示測量通道按時間變化的曲線； 外形尺寸： 200 × 138 × 205mm ；重量： 2kg |
CD-1型多通道ORP去極化法數據采集系統 |
CD-1型多通道ORP數據采集系統后面極 |
受輕工業環境保護研究所的委托開發 |
 |
 |
本系統測量 pH(1個通道) 、去極化法 ORP(5個通道) 、水分(5個通道)、鹽分(10個通道)和溫度(5個通道)等項目實現原位在線測量。測量數據通過傳輸?shù)?PC機中保存。本系統重要的特點是可以消除各通道傳感器在同一測量系統中的交叉干擾 . |
MDA-11型多通道數據采集系統 |

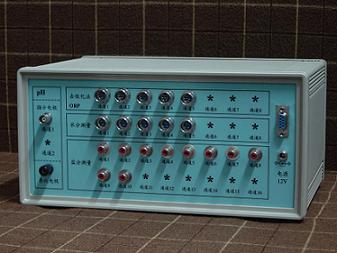

MDA-11型多通道數據采集系統后面極 |
受江蘇省土地勘測規劃院與南京大學委托開發 |
 |
 |
在自然條件下，土壤或水質的許多性質處在不斷變化之中，特別當溫度、水分等條件改變時，這些性質也隨之而變，如果取樣后帶回實驗室測量差異甚大．因此土壤與水質的原位測量具有非常重要的意義．MDA-16型多通道數據系統根據科學研究、教育實驗、環境檢測、地質冶金等應用要求，可以測量去極化法ORP、水分（水勢）、鹽分和溫度等項目實現原位在線測量。測量數據通過傳輸?shù)?/strong>PC中保存。本系統重要的特點是可以消除各通道傳感器在同一測量系統中的交叉干擾. |
| MDA-16型多通道數據采集系統面板 | MDA-16型多通道數據采集系統面板 | 受沈陽大學委托開發 |
 |
 |
CD-2型多通道數據記錄器根據科學研究、教育實驗、環境檢測、地質冶金等應用要求，可以定時記錄電位（Potential）、溫度（Temperature）、電導（Conductivity）、鹽分（Salinity）、水勢（Water Potential）水分（Water content）等項目。測量數據保存在儀器內存中，并可以通過應用軟件傳輸?shù)絇C中保存。 儀器主機輸入為電壓信號，電導等非電壓類信號通過變送器轉換成電壓信號作為儀器輸入。儀器是由多通道模擬開關、雙積分A/D轉換器、I/O接口、控制電路、測量電路、微處理器、E2ROM等組成。儀器與PC機之間通過USB通信線進行數據傳輸。二 儀器的主要技術性能 1 模擬信號電壓測量范圍和最小讀數： 測量范圍：−1999.9mV至+1999.9mV，最小讀數為0.1mV，自動判別極性。 2 精度：讀數的0.025%±2個字。 3 數據采樣速度：3 ~ 10次/秒。 4 數據容量:4500多個(16通道全部應用)，如果應用通道數減少，數據容量就增加。 5 儀器工作時由鋰充電電池（7.4V/20A小時）供電 6 儀器通過USB接口與PC機通信，設置儀器測量參數，讀取儀器中保存的測量結果。 |

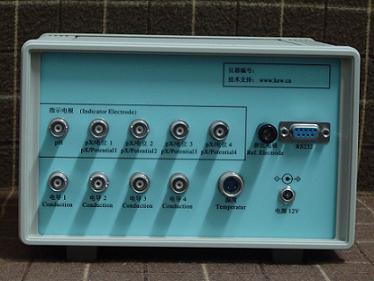

| CD-2型多通道數據記錄器面板 | CD-2型多通道數據記錄器后面板 | 受輕工業環境保護研究所的委托開發 |
